在每一個城市污水排放管網系統中，幾乎都離不開污水提升泵站。每一個污水提升泵站都離不開電氣控制系統。

我們所說的電氣控制系統是指變配電系統、電氣傳動系統以及自動控制系統、儀表系統。一般地講，電氣控制系統涉及的設備包括:高壓開關柜、變壓器、低壓開關柜、PLC、上位機、液位計,流量計等。由此構成的電氣控制系統,對大型污水提升泵站來說無疑是合適的。但對中、小型污水提升泵站來說,PLC、上位機投資高,不經濟。

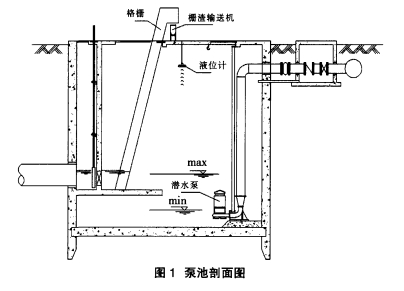

那么，有沒有辦法使小型污水提升泵站的電氣控制系統在保證安全可靠運行的前提下，又能降低投資呢?有!那就是采用EASY取代PLC、取消上位機并由EASY.以通訊方式將所有信息傳送到上一級工作站如污水處理廠中控室，由上一級工作站代償小型污水提升泵站上位機的作用。下面，就以如圖1所示的泵站為例介紹如何通過EASY實現小型污水提升泵站的控制。泵站的主要工藝設備包括:格柵2臺、螺旋輸送機1臺、潛水泵3臺(2用1備)。

首先，我們認識一下什么是EASY?EASY是由德國穆勒公司生產的控制繼電器系列，根據功能不同有不同的型號，我們以EASY 代表。

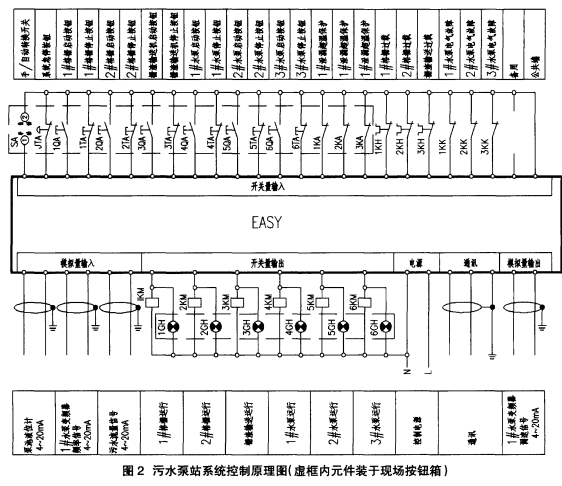

圖2是以EASY構成的小型污水提升泵站電氣控制系統原理圖。

根據系統圖要求，我們可以知道輸人/輸出的形式及數量:開關量輸人 24個，分別為圖中所示,模擬量輸人3個,分別為泵池液位計,1#水泵變頻器頻率信號以及污水流量信號，模擬量均為4~20mA 電流量。

開關量輸出6個,分別如圖所示;模擬量輸出1個,1#水泵變頻器調速信號4-20mA。具體配置如下:EASY 820-DC-RC,EASY 618-DC-RE，前者為EASY小型控制繼電器本體，后者為擴展I

根據控制原理:當手動運行時，可以通過按鈕手動分別控制1#,2#,3#水泵的開啟與停止以及格柵設備,柵渣輸送設備的開啟與停止。在手動運行方式下，各種保護通過輸人給EASY,EASY會根據輸人來源做出相應的處理。

自動運行時，2臺污水泵通過EASY的時鐘以及時間繼電器功能進行定時輪值，當泵池液位信號達到設定值時，EASY通過模擬信號的比較，自動投人變頻泵，其轉速也由EASY的模擬量輸出來給定，當污水流量信號達到設定值時,EASY自動開啟柵渣輸送設備及格柵設備，當信號達到停止設定值時停止格柵設備，再延時停止柵渣輸送設備。各項保護與手動時一樣。

根據以上控制原理并通過面板鍵盤及顯示窗口，進行控制程序的編制,這樣,經調試即可投人運行。

如果水泵的臺數增加，只需根據需要調整EASY的設置或增置擴展模塊同時調整控制程序既可滿足控制需求。
