泵站出水流道是水泵導葉出口到泵站出水池之間的過渡管道,其作用是調整高速紊亂的水流，并在低損失下回收動能。虹吸式出水流道的虹吸形成過程是水流將儲存在管內的氣體排出并充滿水管,在駝峰段形成真空。該過程分為水力驅氣段、水力挾氣段及形成穩定虹吸流段3個階段1其中水力挾氣階段是虹吸形成過程中最關鍵的階段,耗時最長,若水位不滿足要求或流量設計過低,該階段時間將極大延長,甚至無法形成虹吸，已有研究[23發現,虹吸形成水力挾氣階段氣團主要位于駝峰段,并且流道內氣團大小是影響挾氣時間的關鍵因素之一。李海峰等!研究了真空破壞閥在虹吸式出水流道虹吸形成過程中的啟閉狀態及流量變化;HOUICHIL等對兩種虹吸流道進行了物理試驗，確定了其使用范圍;BABAEYAN-KOOPAEIK等對設計工程中的溢洪虹吸流道進行了模型優化。總體而言,對高揚程泵站虹吸式出水流道的啟停過程研究較少,出水流道內水氣變化情況的研究也鮮有涉及。

鑒此,本文基于三維數值模擬方法對高揚程泵站虹吸式流道機組啟動過程流場變化進行研究,得出不同水池水位對虹吸形成過程中流場的影響，并研究了虹吸形成過程中管內水氣兩相變化情況。

模型構建

幾何模型

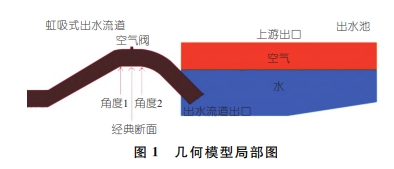

將整體模型分為出水池和流道兩部分。流道由進口段、彎管段、上升段、駝峰段、下降段、出口段組成。流道截面為圓形,左下方為人口段,右上方為出水池,流道出口段插入出水池中,有多個彎管段與上升段。流道總長度大于400m，水泵揚程 112.784 m,單泵設計流量 5.6 m'/s,雙泵流量為11.2m/s,出水池3種水位分別為最高水位1005.76 m,設計水位1005.05 m,最低水位1 002.52 m,虹吸管頂部管中心高程為1008.07 m。本文主要研究虹吸式出水流道的上升段末端、駝峰段、下降段,以及該區域入口段、出口段的流場變化情況,在駝峰段頂端加設真空破壞閥,見圖 1。水泵機組停機時,斷流方式為破壞真空,操作簡單,機組倒轉時間較短;水泵機組啟動時,可開真空破壞閥降低揚程,加快出水流道內虹吸的形成。真空閥可以在排出流道內空氣后關閉,確保水全部通過出口段進入出水池。

數學模型

流體流動時遵循物理守恒定律,包括質量守恒定律、動量守恒定律和能量守恒定律,每個守恒定律都有相應的控制方程。本文研究的泵站及其流道在正常運行時流道內的水溫不隨時間的變化而變化,計算時忽略熱交換,不需考慮能量守恒方程。質量守恒方程也稱連續性方程式中，

p為微元體上的壓力;、t均為粘性力作用在微元體表面上的分量;F:、F，、F:均為外力作用在流體微元體表面上的分量。采用雷諾時均模擬方法計算湍流模型，在Fluent 里使用 k-epsilon 模型。為模擬流道內氣液共存現象,計算時選用 VOF兩相流模型。

條件設置

使用 Unigraphics NX 進行三維建模,利用Workbench 進行整體化計算,計算使用 Fuent 模塊,將模型導入模塊后先由mesh 網格劃分,再利用 Fuent 邊界條件設置，

網格劃分

整體使用非結構化網格劃分法,對研究段流道進行網格加密。比較分析網格數分別為420X10'450x10480x10510x10540x10個的方案1~5,以最高水位駝峰段平均流速為參考依據,5種網格數對應的平均流速分別為1.223、1.293、1.360、1.423、1.464 m/s。綜合考慮計算精度和計算時長,選定網格數為510x10"個的方案4作為本文網格劃分?jǐn)?shù)量。

邊界條件

計算模型選擇 VOF 模型。創建 region 以在初始化時局部劃分空氣與水區域。真空破壞閥直徑為 DN350。

(1)人口條件。人口段為速度型人口,流道入口流量為泵站出口流量,最大為5.6m'/s,管徑為2.4 m,最大流速為1.24 m/s。泵站機組啟動過程中流量逐漸變化,啟動后流量隨時間增大直至達到額定值,實現這一變化需要使用 UDF對人口設定函數。

(2)出口條件。設兩個出口,流道末端為壓力出口,將水及部分空氣排出流道、排入出水池;真空閥只排空氣,設為空氣出口。

(3)計算設置。考慮到流道內兩相變化,時間步長設為 0.003 5s,迭代次數 20,計算 300 000步,自動保存頻率3000步/次。

2高揚程泵站虹吸式出水流道虹吸形成過程分析

駝峰段流場分析

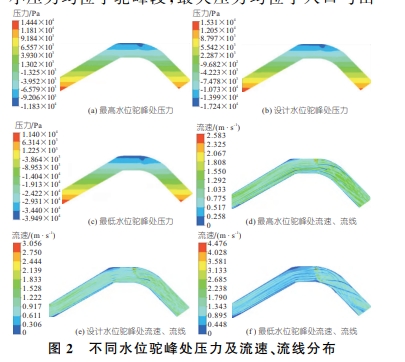

不同水位虹吸形成時虹吸管駝峰段壓力、流速、流線分布見圖2。平均壓力分別為0.112x10'、-0.118x10'、-1.600x10'Pa(圖 2(a)~(c)),平均流度分別為 1.423、1.506、1.255 m/s(圖2(d)~(f))。不同水位下壓力均勻分布，最小壓力均位于駝峰段,最大壓力均位于人口與出口部分,出水池的水位變化對最大壓力值的影響相對較小,主要影響最小壓力值。與最低水位相比,最高、設計水位流速分布更加均勻,可見出水池水位較低會使虹吸段流速分布不均;水位較高對虹吸管整體流速分布影響較小。

斷面流場分析

對駝峰段中部經典斷面(圖1)的流場分布進行分析,該斷面既是整個出水流道最高點，也在真空閥正下方。

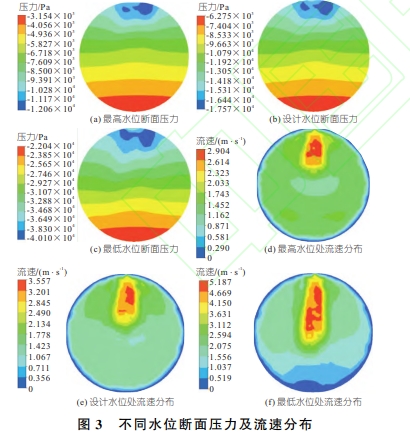

不同水位虹吸形成時斷面壓力、流速分布見圖3。平均壓力分別為一0.717x10'-1.116x10'、-3.008x10'Pa(圖3(a)~(c)),平均流速分別為 2.107、2.355、2.008 m/s(圖 3(d)~(f))由圖 3(a)~(c)可知,該斷面壓力由上至下逐漸增大,壓力基本呈均勻分布,分層明顯,在靠近真空閥處局部壓力不均。由圖3(d)~(f)可知,該斷面流速受真空閥影響極大,在真空閥下方形成了與其他區域明顯不同的高流速區,可以推測真空閥能在本文工況下水力挾氣階段排出大量氣體,對機組啟動、虹吸形成過程起到明顯的促進作用。并且隨著出水池水位的降低，真空閥造成的高速區范圍增大,導致該區域流速分布不均。

優化方案

優化計算均在出水池最高水位工況下進行，改變駝峰段底部前后角度,前為角度1，度數為150°;后為角度2,度數為160(圖1)。角度2增加 10°為方案 1;角度 1增加 10°為方案 2。

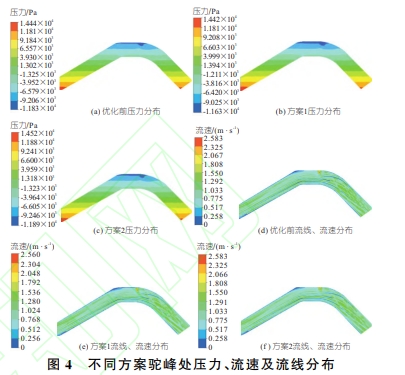

不同方案虹吸形成時虹吸管駝峰段壓力、流速、流線分布見圖4。平均壓力分別為0.703x10'、0.703x10'、0.704x10'Pa(圖4(a)~(c)),平均流速分別為 1.429、1.431、1.429 m/s(圖4(d)~(f))。由圖4可知,3種方案下,虹吸流道流線均順暢,無明顯漩渦,流場分布沒有明顯差別。由此可見,虹吸段角度改變,僅對虹吸管道流場壓力、速度的值帶來微小影響。

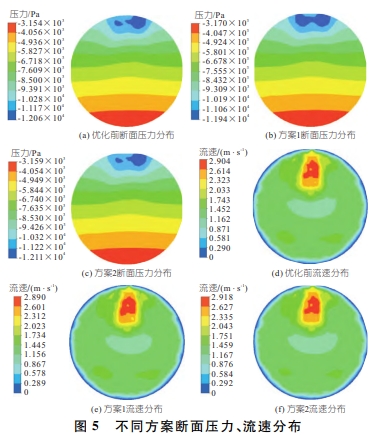

不同方案虹吸形成時斷面壓力、流速分布見圖5。平均壓力分別為-7.244x10-7.289x10:-7.230x10'Pa,平均流速分別為 1.595,1.588、1.603 m/s。優化前方案 1、2 的壓力、流速分布一致,平均壓力和平均流速的數值大小為方案2>優化前>方案1。在分布上頂部真空破壞閥區域的壓力值有明顯區別，優化前與方案2最小壓力區相似,方案1最小壓力區與二者不同;方案2與優化前最值速度區相似,均與方案1最值速度區略微不同。

氣液兩相流分析

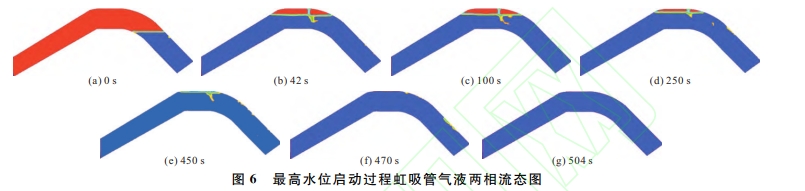

出水池最高水位泵站機組啟動過程虹吸管氣液兩相流變化見圖6,該工況虹吸形成時間為504如圖6所示,0s時啟動過程開始,管內兩相流分布;42s時流道內空氣已大量減少,原因?yàn)閱?dòng)過程開始后先進行水力驅氣階段,特點是時間短，排氣多。42s后進入水力挾氣階段,真空閥開啟。水流翻過駝峰段,管內空氣被持續壓縮,管內壓力持續上升,管內空氣多被真空閥排出,下降段水體逐漸變得穩定,該階段約持續430s。此后,絕大多數空氣已排出,管內氣體以氣團形式存在,真空閥關閉,剩余空氣只通過水流挾氣作用排出,排氣速度減緩直至排盡。水力挾氣階段總耗時約460s,最終流道內空氣被全部排出。水力挾氣階段后進入虹吸穩定階段,管內只剩水。啟動過程結束，管內變?yōu)榉€(wěn)態流動。

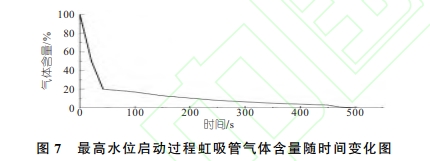

高水位啟動過程虹吸管氣體含量隨時間變化見圖7。將0s時氣體含量設為100%進行數值比較,可以看出,0~42s為水力驅氣階段,管內氣體大量減少;之后進入水力挾氣階段,剩余空氣排出速度變慢,最終在504s全部排出優化前和方案1、2最高水位虹吸形成時間分別為 504、518、448s,水力驅氣、水力挾氣階段持續時間基本按比例變化。虹吸形成所需時間為方案 1>優化前>方案2。因此,角度1增加10°的方案可有效縮短虹吸形成時間。

結論

a.虹吸基本形成時,虹吸管段壓力均勻分布，最小壓力均位于駝峰段,最大壓力均位于人口、出口,出水池的水位變化對最大壓力值影響相對較小,主要影響最小壓力值。最低水位時,虹吸管下降段水流分布相對雜亂。

b.真空閥在機組啟動、虹吸形成過程中水力挾氣階段排出大量氣體。在駝峰斷面處流速受真空閥影響大,在真空閥下方形成了高流速區。隨出水池水位減小,高速區范圍增大,使該區域流速分布更不均勻

c.對駝峰段角度進行優化,優化前、方案1、方案2對流場分布影響不大，主要影響虹吸形成時間。3種方案虹吸形成時間分別為504、518、448s,駝峰段前角度增加10,,可有效縮短虹吸形成時間。
